QT - 扩展应用

QWidget：

  1. 控件基类：

    1. Qt 内置的父类—QObject
    2. 控件的基类（QObject 派生类）： QWidget
    3. QWidget 派生了两个派生类（工程模板）： QMainwindow、 QDialog
    4. QMainwindow 适合做一些桌面应用： keil VScode QDialog 对话框

  2. UI文件：

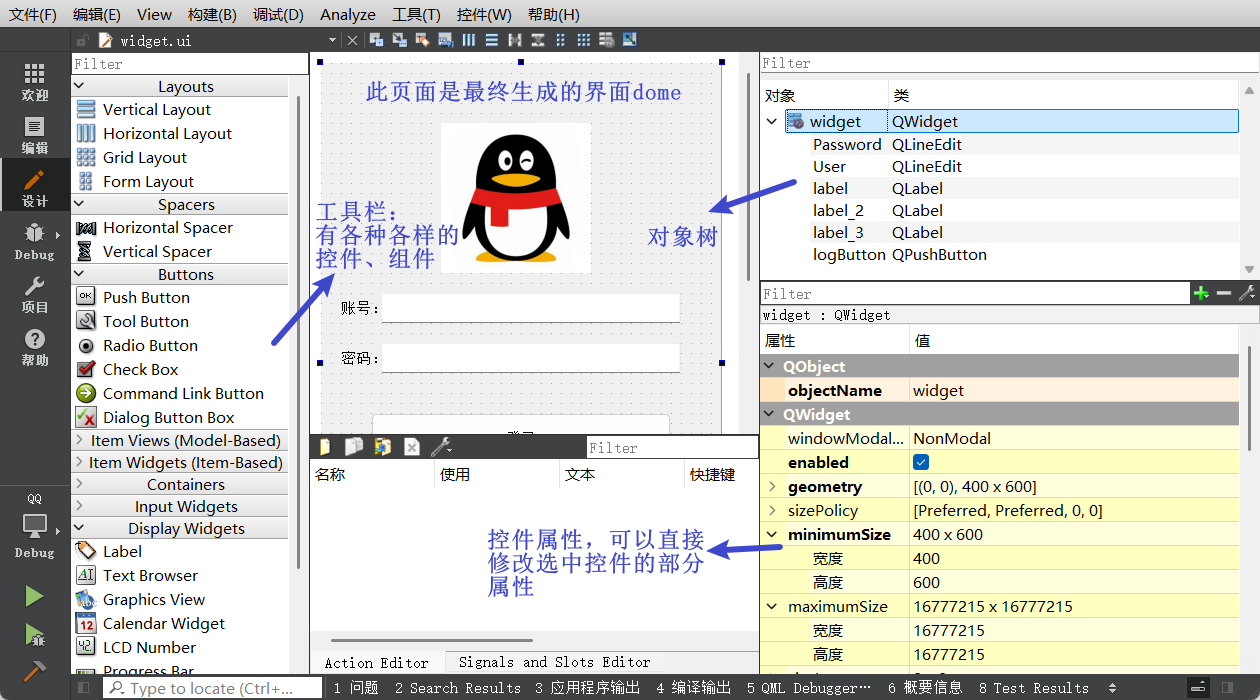

    • Qt 项目中，后缀为“.ui”的文件是可视化设计的窗体的定义文件，如 widget.ui。双击项目文件目录树中的文件 widget.ui，会打开一个集成在 Qt Creator 中的 Qt Designer 对窗体进行可视化设计

      Qt8

      Qt9

    • 注意：

      • 一旦使用系统自带的信号和槽：不需要自己写 connect。
      • 如果使用到自定义信号、自定义的槽， ui 工具将无能为力。

  3. 资源文件：

    1. 在 Qt 中，资源文件（Resource Files）是一种用于管理应用程序中的静态资源的机制。这些资源可以包括图像、音频、文本文件等。
    2. Qt 资源文件使用后缀名为.qrc，是一种 XML 格式的文件，通过将这些资源打包成二进制文件，可以方便地集成到应用程序中，无需单独处理这些文件。

  4. 布局方式：

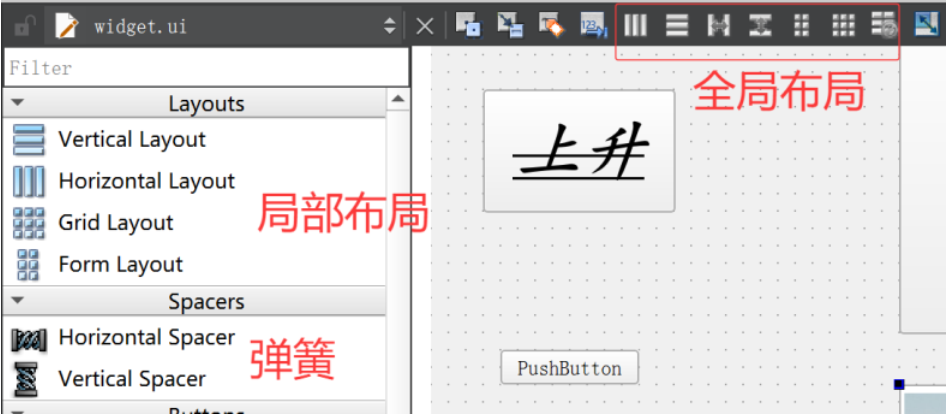

    • 布局方式时 Qt 提供的一种工具（弹簧） —设计好的界面可以自由拉升，而不变形空间构思能力。

      Qt10

  5. 设计师界面类：

    • Qt 设计师界面类，是 Qt 框架中用于分离界面设计与业务逻辑的重要机制，通过可视化工具 Qt Designer 创建的 .ui 文件生成。

QMainWindow：

  1. QMainWindow 基本介绍：

    1. QMainWindow（QWidget 的子类），提供了一个主应用程序窗口。

    2. 窗口为构建应用程序的用户界面提供了一个框架。 Qt 有 QMainWindow 及其相关的主窗口管理类。

    3. QMainWindow 有自己的布局，可以在其中添加 QToolBar（可添加多个）、 QDockWidget （可添加多个）、 QMenuBar 和 QStatusBar。布局有一个中心区域，可以被任何类型的小部件占据。

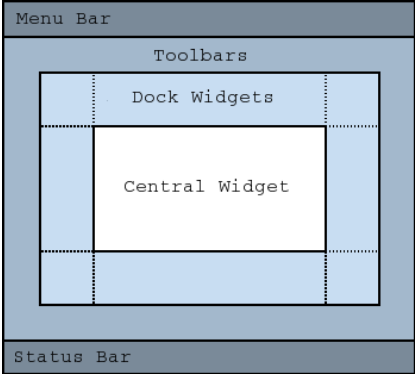

    4. QMainWindow 构成：

      1. 一个菜单栏(menu bar) ：位置固定，最多有一个，内部子对象只能是菜单项

      2. 多个工具栏（tool bars）：位置不固定，数量无上限，内部子对象只能是菜单项

      3. 多个铆接部件(dock widgets)：位置不固定，数量无上限，内部可以有任意类型的子对象

      4. 一个状态栏(status bar)：位置固定，最多有一个，没有子对象

      5. 一个中心部件(central widget)：位置固定，最多有一个，内部可以有任意类型的子对象

        Qt11

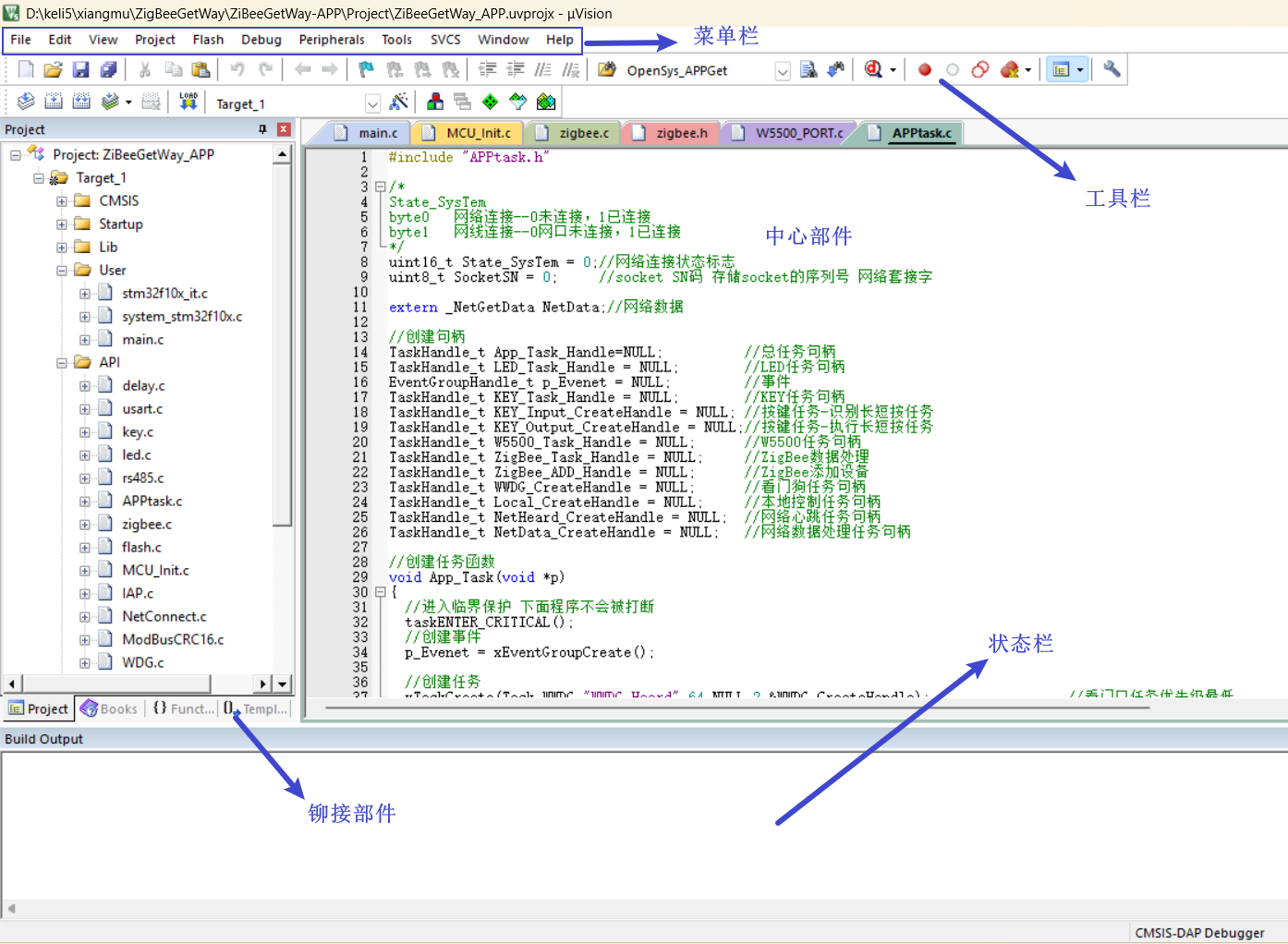

      6. MDK ARM示例：

        Qt12

  2. 菜单栏与菜单项（QMenuBar、 QAction）：

    1. 一个主窗口最多只有一个菜单栏。位于主窗口顶部、 主窗口标题栏下面。
    2. 菜单栏可以存储一些整个系统需要的工具、选项：打开文件、新建工程、视图选择、软件配置。
    3. 菜单栏的构造：
      1. 菜单栏
      2. 可以有多个菜单
      3. 每个菜单下可以有多个菜单项
    4. 操作步骤：
      1. 先创建菜单栏
      2. 创建菜单，并将添加到菜单栏下
      3. 创建菜单项，并将其添加到对应的菜单下

  3. 工具栏（QToolBar）：

    • 主窗口的工具栏上可以有多个工具条，通常采用一个菜单对应一个工具条的的方式，也可根据需要进行工具条的划分。
    • 需要加头文件 #include

  4. 状态栏（QStatusBar）：

    • 派生自 QWidget 类，使用方法与 QWidget 类似， QStatusBar 类常用成员函数状态栏也只能最多有一个

  5. 中心部件（setCentralWidget）：

    • 中心显示的部件都可以作为核心部件，例如一个记事本文件，可以利用 QTextEdit 做核心部件

  6. 铆接部件（QDockWidget）：

    • 铆接部件 QDockWidget，也称浮动窗口，可以有多个
    • 中心部件与铆接部件内部可以使用任意的控件替代：可以是文本编辑器、表格、树形图…….

对话框QDialog：

  1. 对话框概述：

    1. 我们有的时候打开某些网站，不经意间可能就会弹出各种奇奇怪怪的窗口，这个就可以叫做“对话框”，对话框往往在用户与用户之间进行“短平快” 的操作。

    2. 对话框是 GUI 程序中不可或缺的组成部分。 一些不适合在主窗口实现的功能组件可以设置在对话框中。对话框通常是一个顶层窗口，出现在程序最上层，用于实现短期任务或者简洁的用户交互。

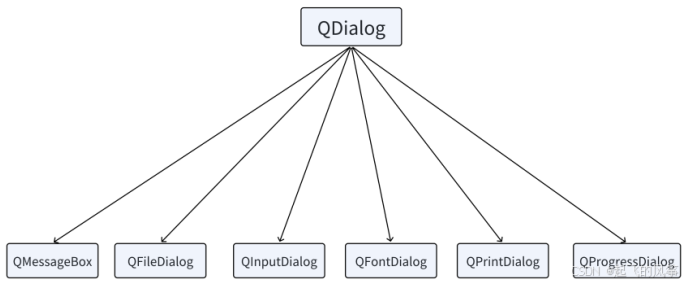

    3. Qt 常用的内置对话框有：

      1. QMessageBox（消息框）

      2. QColorDialog（颜色对话框）

      3. QFontDialog （字体对话框）

      4. QInputDialog（输入对话框）

      5. QFiledialog（文件对话框）

        Qt13

    4. QDialog 也是 QWidget 的派生类。

    5. 对话框主要可以分为模态对话框和⾮模态对话框：

      1. 模态对话框指的是：显示后无法与父窗口进行交互，是一种阻塞式的对话框。使用QDialog::exec()函数调用。
      2. 非模态对话框显示后独立存在，可以同时与父窗口进行交互，是一种非阻塞式对话框，使用 QDialog::show()函数调用。

常用控件应用扩展：

  1. QLabel 文本、图片、动图设置

    1. QLabel 类：文本标签，可以容载文本、图片、动图（作为载体）

  2. 自定义控件：

    1. 具体操作如下：
    2. 创建一个新的 Form
    3. 设计好新创建的 Form
    4. 设计原有的 Form， 添加一个容器
    5. 将容器的某一页提升为自定义控件
    6. 将页面提升为新类（新 Form）

信号机制与事件：

  1. 事件概述：

    1. 事件是应用程序内部或者外部产生的事情或者动作的统称。

    2. 事件的引入：

      1. 事件与信号槽非常类似：用户进行的各种操作，会产生事件。开发人员可以给事件关联上处理函数，当事件触发的时候，就能够执行到对应的代码。
      2. 事件本身是操作系统提供的机制。 Qt 也同样把操作系统事件机制进行了封装。但是由于事件对应的代码编写起来不是很方便。 Qt 对于事件机制又进行了进一步的封装，就得到了信号槽。然而值得注意的是—信号槽就是对于事件的进一步封装， 事件是信号槽的底层机制。
      3. 实际 Qt 开发程序过程中，绝大部分和用户之间进行的交互都是通过“信号槽”来完成的。有些特殊情况下，信号槽不一定能搞定某个用户的动作行为， Qt 没有提供对应的信号。 此时就需要通过重写事件处理函数的形式，来手动处理事件的响应逻辑。

    3. Qt 中的事件：

      1. 在 Qt 中使用一个对象来表示一个事件。所有的 Qt 事件均继承于抽象类 QEvent。事件是由系统或者 Qt 平台本身在不同的时刻发出的。

      2. 当用户按下鼠标、敲下键盘，或者是窗口需要重新绘制的时候，都会发出一个相应的事件。一些事件是在用户操作时发出，如键盘事件、鼠标事件等，另一些事件则是由系统本身自动发出，如定时器事件。

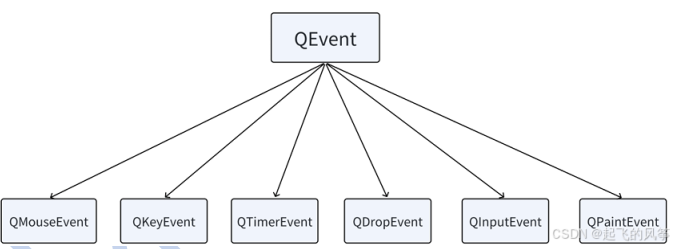

      3. 常见的 Qt 事件如下：

        Qt14

    4. 事件的处理：

      1. 事件处理一般常用的方法为： 重写相关的 Event 函数。 在 Qt 中，几乎所有的 Event 函数都是虚函数，所以可以重新实现。

      2. 如：在实现鼠标的进入和离开事件时，直接重新实现 enterEvent()和 leaveEvent()即可。

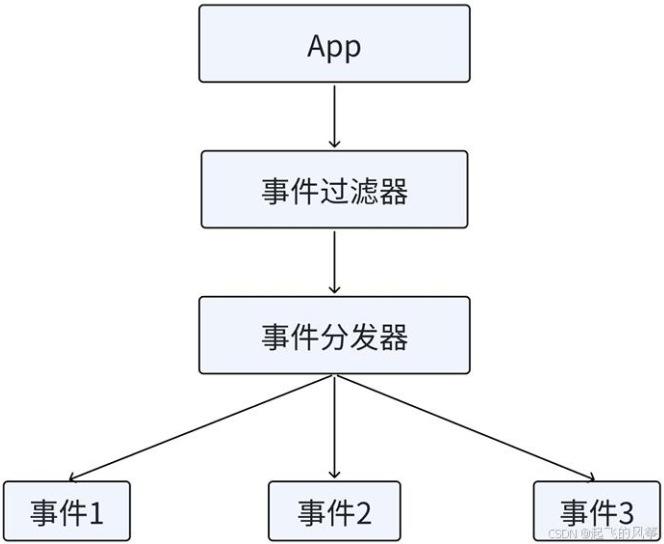

      3. 一个事件有 APP 传递到代码层的逻辑：

        Qt15

  2. 鼠标事件：

    1. 在 Qt 框架中，处理鼠标事件是创建交互式图形用户界面的关键部分。鼠标事件包括鼠标点击、双击、移动、滚轮滚动等。这些事件由 QMouseEvent 类表示，它提供了关于鼠标事件的详细信息，如鼠标位置、按钮状态等。
    2. 在 widget.ui 创建一个 QLabel， 并提升为新类（基类为 QLabel）

  3. 事件分发器：

    1. Qt 拦截消息的五种方法：
      1. 重写框架类 QCoreApplication 的 notify 函数，这个函数将得到整个框架中所有窗口的消息
      2. 给框架类安装一个事件过滤器
      3. 给某窗口安装一个事件过滤器
      4. 继承某窗口并覆写事件分发器 event 函数（该函数负责某个窗口中派发所有子消息）
      5. 继承某窗口并重写窗口的某个子消息（鼠标进入、 退出、 点击、 键盘点击）
    2. 在 Qt 中，事件分发器(EventDispatcher)是一个核心概念，用于处理 GUI 应用程序中的事件。
    3. 事件分发器负责将事件从一个对象传递到另一个对象，直到事件被处理或被取消。
    4. 每个继承自 QObject 类或 QObject 类本⾝都可以在本类中重写 event 函数，来实现相关事件的捕获和拦截。
    5. 在 Qt 中，我们发送的事件都是传给了 QObject 对象，更具体点是传给了 QObject 对象的 event()函数。所有的事件都会进入到这个函数里面，那么我们处理事件就要重写这个event()函数。 event()函数本身不会去处理事件，是而根据事件类型（type 值）调用不同的事件处理函数。
    6. 如果事件在一个类中未被处理， Qt 会继续将事件传递给父对象或下一个事件过滤器（如果有的话）。如果事件最终没有被任何对象处理，它会被传递给默认的事件处理机制。
    7. 当事件已被处理， Qt 会停止事件的进一步传播。

  4. 事件过滤器：

    1. 事件过滤器是在应用程序分发到 event 事件分发器之前，再做一次更高级的拦截。
    2. 每个设备默认没有事件过滤器， 需要安装+重写

  5. 绘图系统与 paintEvent 事件：

    1. Qt 的绘图系统类似于 MCU 单片机的 LCD 裸机开发（区别于 STemWin、 LVGL） —基于一个画点函数（坐标、 颜色）

    2. Qt 的绘图系统允许使用相同的 API 在屏幕和打印设备上进行绘制。整个绘图系统基于QPainter、 QPainterDevice 和 QPaintEngine 三个类。

      1. QPainter（画家） 用来执行绘制的操作
      2. QPaintDevice（画板） 是一个二维空间的抽象，这个二维空间可以由 QPainter 在上面进行绘制
      3. QPaintEngine（画笔） 提供 painter 在不同的设备上进行绘制的统一的接口

    3. Qt 的绘图系统实际上是说，使用 QPainter 使用画笔画刷等工具在QPainterDevice 上面进行绘制，它们之间使用 QPaintEngine 引擎进行通讯。

      Qt16
